Rövid bemutatkozás

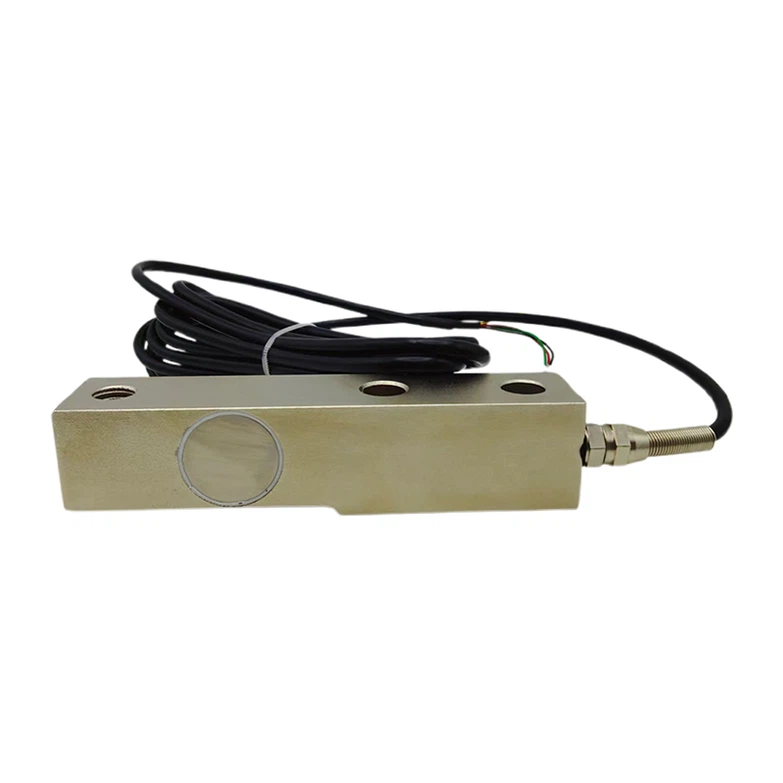

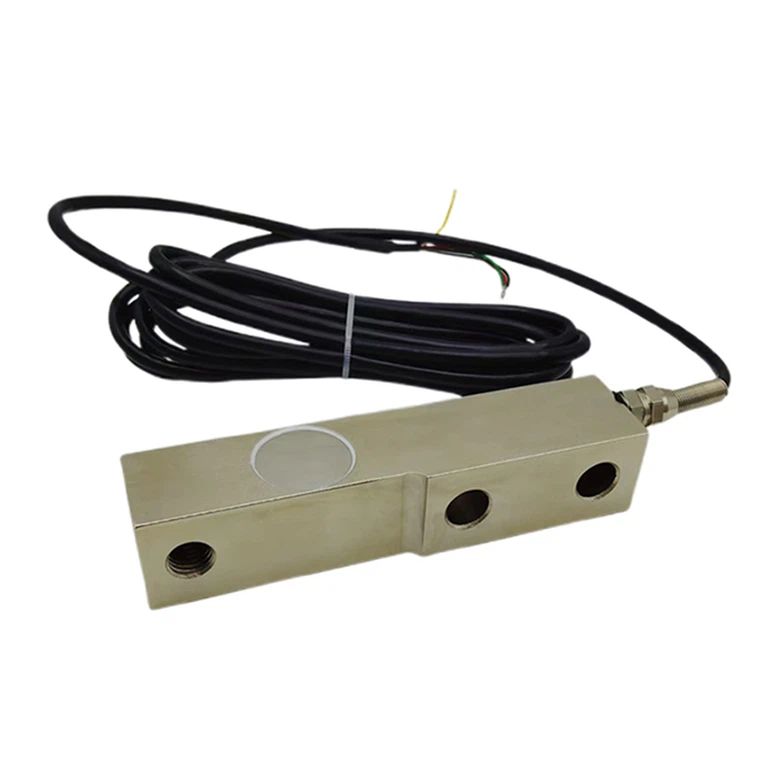

A konzolos gerenda mérőcellák, egyfajta súlymérő érzékelők hajlító gerendához kötött nyúlásmérőket használnak, hogy a mechanikai erőt elektromos jellé alakítsák át. A gerenda elhajlása közvetlenül megfelel az alkalmazott súlynak, lehetővé téve a pontos mérést a különböző kapacitások között. Általában garatmérlegekben, platformmérlegekben és erővizsgáló berendezésekben használják.
Funkció
1. A robusztus ötvözött acélból készült, ez a konzolos gerenda súlymérő érzékelő nagy szilárdságot és hosszú élettartamot biztosít nagy terhelés mellett.
2. Cserepes tömítés, az érzékelő kiváló védelmet nyújt a nedvesség, a por és a korrózió ellen a megbízható működés érdekében kemény környezetben.
3. Az ötvözött acél szerkezet és a tömítés kombinációja tartóssá és stabillá teszi ezt a súlymérő érzékelőt, pontos és megismételhető súlyméréseket biztosítva.
Alapspecifikáció
| Terhelési tartomány | 500-2000 kg |
| Névleges kimenet (mV/V) | 2mV/V |
| Átfogó hiba | ±0,02%FS |
| Bemeneti/kimeneti ellenállás (Ω) | 385±10/350±5 |
| Vezeték specifikációs hossza | φ5*3m vagy testreszabott |
| Bekötési módszer | Piros --------Gerjesztés+ Fekete--------Izgalom- Zöld -----Jel+ Fehér -------Jel- |
Alkalmazás
A konzolos gerenda súlymérő érzékelők nagy teherbírású ipari-platformmérlegekhez, raktári beállításokhoz a mérlegekhez, a kiskereskedelmi pénztárak és élelmiszer-feldolgozó gépsorokhoz használhatók.
Modell ZH-XYL Részletes specifikáció
|
Kapacitás |
0.5-2t |
Anyag |
Ötvözött acél |
|
Névleges kimenet (mV/V) |
2.0±0.005 |
Nem{0}}linearitás |
±0,02%FS |
|
Hiszterézis |
±0,02%FS |
Ismételhetőség |
±0,01%FS |
|
Kúszás (30 perc) |
±0,02%FS |
Nulla egyensúly |
±1,00%FS |
|
Hőmérséklet hatása nullára |
±0,02%FS/10 fok |
Hőmérséklet hatása a kimenetre |
±0,02%FS/10 fok |
|
Bemeneti ellenállás (Ω) |
385±10 |
Kimeneti ellenállás (Ω) |
350±5 |
|
Szigetelési ellenállás |
Nagyobb vagy egyenlő, mint 5000 MΩ |
Gerjesztési feszültség |
5V-10V (DC) |
|
Kompenzált hőmérséklet-tartomány |
-10~+50 fok |
Működési hőmérséklet tartomány |
-20~+60 fok |
|
Biztonságos túlterhelés |
120%FS |
A terhelés megszakítása |
150%FS |
|
Kábel |
Φ5X 3M Vagy egyedi igény szerint |
Kábel színkódja |
Bemenet: piros+fekete- Kimenet:zöld+fehér- |
Vázlati diagram
Konkrét méretű táblázat
|
Kapacitás (kg) |
A |
B |
|
50-200 |
78 |
10 |
|
500-2000 |
74 |
12 |
