Rövid bemutatkozás
A konzolos gerendás mérőcella egyfajta súlyérzékelő, amelyet úgy terveztek, hogy erőt mérjen a rögzített -véggerendák feszültségének érzékelésével, és általában egy erőmérő cella mérőrendszerbe van beépítve a pontos súlymérés érdekében ipari és kereskedelmi alkalmazásokban. Ez a rendszer a mechanikai erőt elektromos jellé alakítja, így pontos és megbízható tömegleolvasást tesz lehetővé.
Funkció
1. Nagy -szilárdságú ötvözött acélból készült, amely biztosítja a tartósságot és a korrózióállóságot zord körülmények között is.
2. IP67 védettséggel rendelkezik, amely megvédi a belső alkatrészeket a portól és a víztől a stabil teljesítmény érdekében.
3. Kompakt kialakítás nagy érzékenységgel, így ideális a kompakt mérőcellákba való integráláshoz, ahol a hely és a pontosság kritikus fontosságú.
Alapspecifikáció
| Terhelési tartomány | 500-3000 kg |
| Névleges kimenet (mV/V) | 2mV/V |
| Átfogó hiba | ±0,02%FS |
| Bemeneti/kimeneti ellenállás (Ω) | 381±4/350±1 |
| Vezeték specifikációs hossza | φ5,2*3m vagy testreszabott |
| Bekötési módszer | Zöld --------Gerjesztés+ Fekete--------Izgalom- Fehér -----Jel+ Piros -------Jel- |
Alkalmazás
ZH modell-SBC részletes specifikáció
|
Kapacitás |
500 kg, 1000 kg, 2000 kg, 3000 kg |
Anyag |
Ötvözött acél |
|
Névleges kimenet (mV/V) |
2.0±0.002 |
Nem{0}}linearitás |
±0,02%FS |
|
Hiszterézis |
±0,02%FS |
Ismételhetőség |
±0,01%FS |
|
Kúszás (30 perc) |
±0,02%FS |
Nulla egyensúly |
±1,00%FS |
|
Hőmérséklet hatása nullára |
±0,02%FS/10 fok |
Hőmérséklet hatása a kimenetre |
±0,02%FS/10 fok |
|
Bemeneti ellenállás (Ω) |
381±4 |
Kimeneti ellenállás (Ω) |
350±1 |
|
Szigetelési ellenállás |
Nagyobb vagy egyenlő, mint 5000 MΩ |
Gerjesztési feszültség |
5V-10V (DC) |
|
Kompenzált hőmérséklet-tartomány |
-10~+50 fok |
Működési hőmérséklet tartomány |
-20~+60 fok |
|
Biztonságos túlterhelés |
150%FS |
A terhelés megszakítása |
300%FS |
|
Kábel |
Φ5.2 X 3M Vagy egyedi igény szerint |
Kábel színkódja |
Bemenet: zöld+fekete- Kimenet: fehér+piros - |

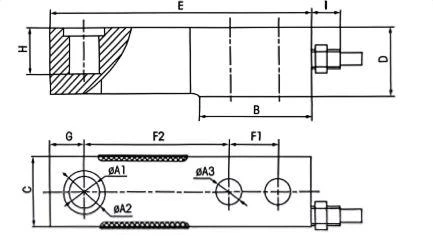

Vázlati diagram

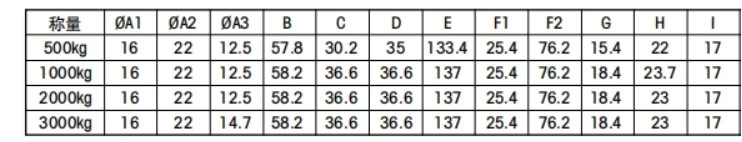

Konkrét mérettáblázat
