Rövid bemutatkozás
Az erőmérő cella gerenda típusa egy speciális erőátalakító, amely konzolos gerenda konfigurációt használ a mechanikai terhelés elektromos jellé alakításához. Ez a kialakítás kiváló abban, hogy pontos és stabil méréseket biztosít olyan kompakt telepítéseknél, ahol a hagyományos oszlop vagy S{1}} típusú cellák nem praktikusak.
Funkció
1. Az erőmérő cellás gerenda típus alacsony profilú és merev felépítésű, gyors reakcióidőt és minimális elhajlást biztosít, így alkalmas dinamikus mérési feladatokra.
2. A hőmérséklet-kompenzált nyúlásmérők integrációja egyenletes kimenetet biztosít a változó környezeti feltételek között, csökkentve a sodródást.
3. Egyszerű mechanikus interfésze egyszerű felszerelést és beállítást tesz lehetővé, minimalizálva a telepítési hibákat és a karbantartási állásidőt.
Alapspecifikáció
| Terhelési tartomány |
0.25,0.5,1,2,3,5t |
| Névleges kimenet (mV/V) |
2.0±0.002 |
| Átfogó hiba | ±0,02%FS |
| Bemeneti/kimeneti ellenállás (Ω) | 381±4/350±3 |
| Vezeték specifikációs hossza |
Φ5 X 6M Vagy egyedi igény szerint |
| Bekötési módszer | Zöld --------Gerjesztés+ Fekete--------Izgalom- Fehér -----Jel+ Piros-------Jel- |
Alkalmazás
1.Az erőmérő cellás gerenda típust széles körben használják garat- és silómérlegrendszerekben az ömlesztett anyagok szintjének nagy ismételhetőségű megfigyelésére.
2. Orvosi eszközökben, például betegliftekben és rehabilitációs berendezésekben alkalmazzák a biztonságos és ellenőrzött teherkezelés biztosítása érdekében.
3. Mezőgazdasági gépekben alkalmazzák a terméshozamok vagy a takarmányelosztási mechanizmusok valós idejű -figyelésére.
ZH-modell-LJ részletes specifikáció
|
Kapacitás |
0.25,0.5,1,2,3,5t |
Anyag |
rozsdamentes acél |
|
Névleges kimenet (mV/V) |
2.0±0.002 |
Nem{0}}linearitás |
±0,02%FS |
|
Hiszterézis |
±0,02%FS |
Ismételhetőség |
±0,01%FS |
|
Kúszás (30 perc) |
±0,02%FS |
Nulla egyensúly |
±1,00%FS |
|
Hőmérséklet hatása nullára |
±0,02%FS/10 fok |
Hőmérséklet hatása a kimenetre |
±0,02%FS/10 fok |
|
Bemeneti ellenállás (Ω) |
381±4 |
Kimeneti ellenállás (Ω) |
350±3 |
|
Szigetelési ellenállás |
Nagyobb vagy egyenlő, mint 5000 MΩ |
Gerjesztési feszültség |
5V-15V (DC) |
|
Kompenzált hőmérséklet-tartomány |
-10~+40 fok |
Működési hőmérséklet tartomány |
-40~+65 fok |
|
Biztonságos túlterhelés |
150%FS |
A terhelés megszakítása |
300%FS |
|
Kábel |
Φ5 X 6M Vagy egyedi igény szerint |
Kábel színkódja |
Bemenet:zöld+fekete- Kimenet: fehér+piros- |

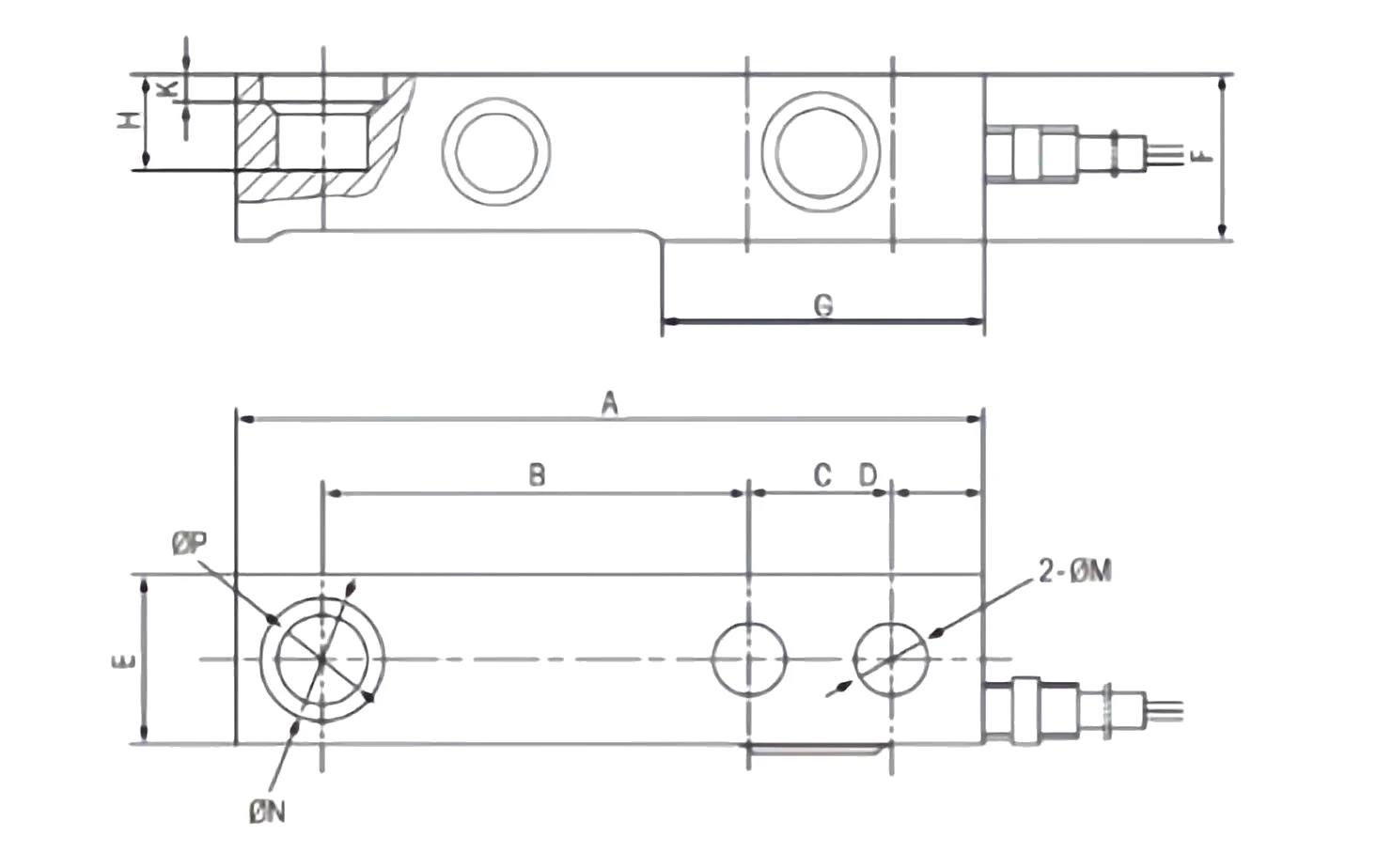

Vázlati diagram
Konkrét mérettáblázat
|
Névleges teher (t) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
|
0.25, 0.5, 1 |
133.4 |
76.2 |
25.4 |
16.4 |
30.7 |
30 |
57.9 |
17 |
4.8 |
12.7 |
22 |
15.9 |
|
2 |
136.7 |
76.2 |
25.4 |
16.7 |
36.8 |
36.6 |
57.9 |
23 |
9.5 |
12.7 |
22 |
15.9 |
|
3 |
139.7 |
79.2 |
25.4 |
16.7 |
39 |
36.6 |
57.9 |
23 |
9.5 |
15 |
22 |
15.9 |
|
5 |
171.5 |
95.2 |
38.1 |
16.7 |
42.9 |
43 |
73.8 |
29.4 |
11 |
19 |
34.9 |
22.2 |
