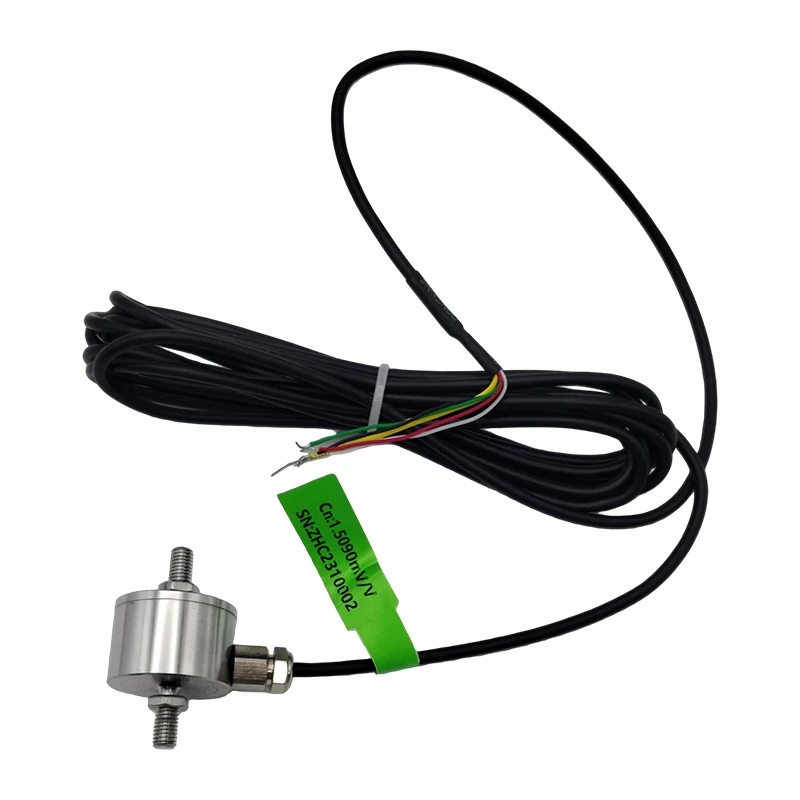

Rövid bemutatkozás
Az apró mérőcella egy kivételesen kis méretű mérőérzékelő, amelyet nagy pontosságú{0}}erőmérésre terveztek rendkívül szűk környezetben.
Funkció
1. Az apró mérőcella ultra-kis formájú, amely lehetővé teszi a mikro-mechanikai szerelvényekbe való beépítést.
2. Gyors válaszidő alkalmas dinamikus erőfigyelésre.
3. Az apró mérőcella alacsony fogyasztású, ideális akkumulátoros-vagy hordozható berendezésekhez.
Alapspecifikáció
| Terhelési tartomány | 500N-50KN |
| Névleges kimenet (mV/V) | 1,5±20% mV/V |
| Átfogó hiba | ±0,1%FS |
| Bemeneti/kimeneti ellenállás (Ω) | 700~1100/700~1100 |
| Vezeték specifikációs hossza | Φ3 X 3M Vagy egyedi igény szerint |
| Bekötési módszer | Piros --------Gerjesztés+ Fekete--------Izgalom- Zöld -----Jel+ Fehér -------Jel- |
Alkalmazás
ZH modell-WC201Részletes műszaki adatok
|
Kapacitás |
500N-50KN |
Anyag |
Rozsdamentes acél |
|
Névleges kimenet (mV/V) |
1.5± 20% |
Nem{0}}linearitás |
±0,1%FS |
|
Hiszterézis |
±0,1%FS |
Ismételhetőség |
±0,1%FS |
|
Kúszás (30 perc) |
±0,1%FS |
Nulla egyensúly |
± 2,00%FS |
|
Hőmérséklet hatása nullára |
±0,05%FS/ 10 fok |
Hőmérséklet hatása a kimenetre |
±0,05%FS/ 10 fok |
|
Bemeneti ellenállás (Ω) |
700~1100 |
Kimeneti ellenállás (Ω) |
700~1100 |
|
Szigetelési ellenállás |
Nagyobb vagy egyenlő, mint 5000 MΩ |
Gerjesztési feszültség |
5V-10V (DC) |
|
Kompenzált hőmérséklet-tartomány |
- 10~+50 fok |
Működési hőmérséklet tartomány |
-20~+60 fok |
|
Megengedett túlterhelés |
120%FS |
A terhelés megszakítása |
200%FS |
|
Kábel |
Φ3 X 3M Vagy egyedi igény szerint |
Kábel színkódja |
Bemenet: piros+fekete- Kimenet: zöld+fehér- |
Vázlati diagram
Konkrét méretű táblázat
|
Névleges terhelés (N/KN) |
A |
B |
C |
E |
F |
G |
M |
R |
Z |
|
500N-1KN |
26 |
44.5 |
18.5 |
13 |
9.9 |
13.5 |
M5 |
20 |
2.7 |
|
2KN-20KN |
26 |
60 |
27.5 |
21 |
16 |
21 |
M10 |
40 |
5 |
|
50 KN |
46 |
84 |
40 |
28 |
21.5 |
28 |
M16*1.5 |
80 |
8 |
