Rövid bemutatkozás
A mini mérőcella egy kompakt és könnyű súlyérzékelő, amelyet szűk helyeken történő precíz erőmérésre terveztek.
Funkció
1. A mini mérőcella kis mérete ellenére nagy érzékenységgel és pontossággal rendelkezik.
2. Robusztus felépítés rozsdamentes acél vagy alumínium ötvözet házzal a tartósság érdekében.
3. A mini mérőcella könnyen integrálható szűk mechanikai elrendezésekbe a minimális helyigény miatt.
Alapspecifikáció
| Terhelési tartomány | 50N-50KN |
| Névleges kimenet (mV/V) | 1,0±20% mV/V |
| Átfogó hiba | ±0,2%FS |
| Bemeneti/kimeneti ellenállás (Ω) | 350±30 vagy 700±30/350±5 vagy 700±5 |
| Vezeték specifikációs hossza | Φ3X 3M Vagy egyedi igény szerint |
| Bekötési módszer | Piros --------Gerjesztés+ Fekete--------Izgalom- Zöld -----Jel+ Fehér -------Jel- |
Alkalmazás
A mini mérőcellát az automatizált összeszerelő sorokon használják az alkatrészek tömegének nyomon követésére a robotos komissiózási-és-elhelyezési műveletek során, így biztosítva a minőség-ellenőrzést a gyártási sebesség feláldozása nélkül.
Modell ZH-WC103 Részletes specifikáció
|
Kapacitás |
50N-50KN |
Anyag |
Rozsdamentes acél |
|
Névleges kimenet (mV/V) |
1.0± 20% |
Nem{0}}linearitás |
±0,5%FS |
|
Hiszterézis |
±0,2%FS |
Ismételhetőség |
±0,2%FS |
|
Kúszás (30 perc) |
±0,2%FS |
Nulla egyensúly |
± 2,00%FS |
|
Hőmérséklet hatása nullára |
±0,05%FS/ 10 fok |
Hőmérséklet hatása a kimenetre |
±0,05%FS/ 10 fok |
|
Bemeneti ellenállás (Ω) |
350± 30/700± 30 |
Kimeneti ellenállás (Ω) |
350±5/700±5 |
|
Szigetelési ellenállás |
Nagyobb vagy egyenlő, mint 5000 MΩ |
Gerjesztési feszültség |
5V-15V (DC) |
|
Kompenzált hőmérséklet-tartomány |
- 10~+50 fok |
Működési hőmérséklet tartomány |
-20~+60 fok |
|
Megengedett túlterhelés |
150%FS |
A terhelés megszakítása |
300%FS |
|
Kábel |
Φ3X 3M Vagy egyedi igény szerint |
Kábel színkódja |
Bemenet: piros+fekete- Kimenet: zöld+fehér- |

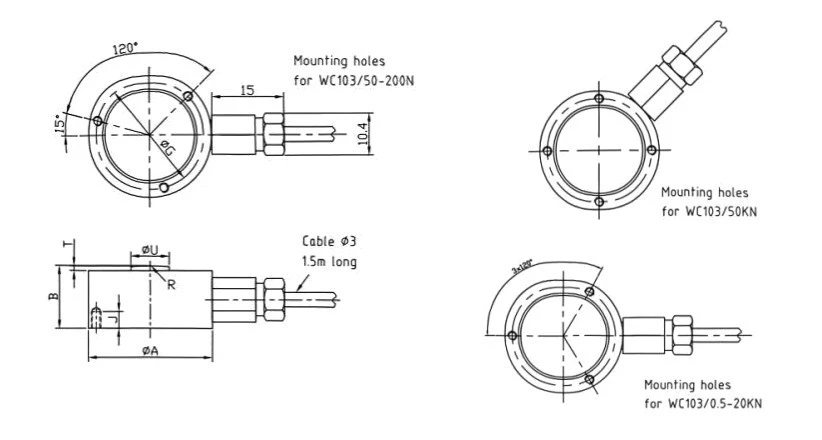

Vázlati diagram
Konkrét méretű táblázat
|
Névleges terhelés(N/KN) |
φA |
B |
φG |
H |
J |
R |
T |
φU |
X |
|
50N-200N |
26 |
15 |
20.5 |
3×M3 |
6 |
20 |
2.5 |
5.5 |
10.5 |
|
500N-20KN |
26 |
13 |
22.75 |
3×M2 |
3.5 |
40 |
1 |
8 |
10.5 |
|
50 KN |
46 |
28 |
40 |
4×M4 |
6 |
80 |
8 |
16 |
10.5 |
