Rövid bemutatkozás

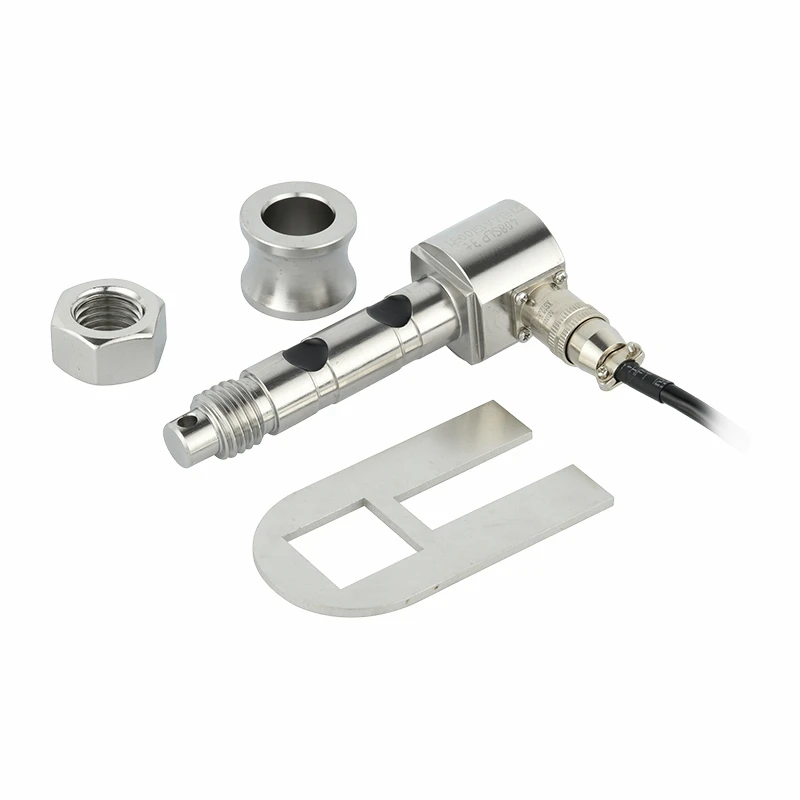

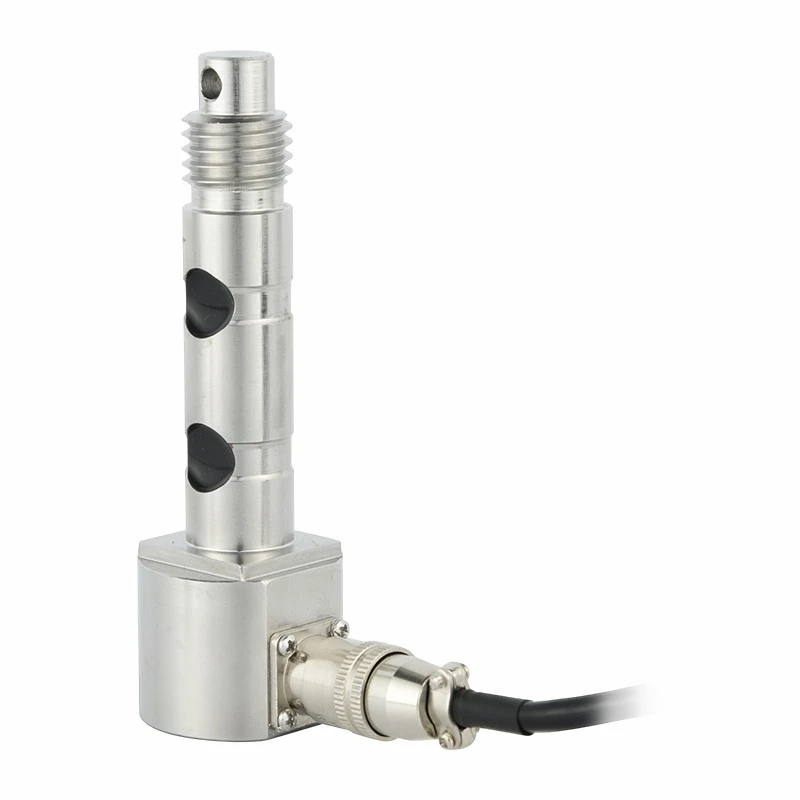

Az erőmérő cella tüskéje egy precíziós nyúlásmérő-alapú érzékelőelemet integrál közvetlenül egy nagy-szilárdságú csapszerkezetbe, lehetővé téve az erő mérését a tengelye mentén, miközben funkcionális alkatrészként szolgál az összekapcsolásokban, például zsanérokban, bilincsekben vagy forgócsapokban. Ez a kettős-célú kialakítás leegyszerűsíti a telepítést, és lehetővé teszi a valós-idejű terhelési adatgyűjtést a mechanikus rendszerekben.
Funkció
1. Rozsdamentes acél konstrukció – A prémium kategóriás rozsdamentes acélból készült erőmérőcella-csap kiváló korrózióállóságot, nagy szakítószilárdságot és megbízhatóságot kínál agresszív környezetben, például tengeri platformokon és vegyi üzemekben.
2. Epoxy potting tömítési módszer – A belső nyúlásmérők robusztus epoxigyanta technikával vannak tokozva, védve őket a nedvességtől, a vibrációtól és a mechanikai ütésektől, miközben a jel stabilitását az idő múlásával megőrzi.
3. Működési elve – A fóliás nyúlásmérő technológián alapuló erőmérő cella tüske érzékeli az alkalmazott erő okozta apró deformációkat, és azokat arányos elektromos jelekké alakítja a pontos és megismételhető mérés érdekében.
Alapspecifikáció
| Terhelési tartomány | 3t, 5t,12t, 25t, 55t |
| Névleges kimenet (mV/V) | 1,4±0,10 mV/V |
| Átfogó hiba | ±0,025%FS |
| Bemeneti/kimeneti ellenállás (Ω) | 800±50/700±10 Vagy egyedi igény szerint |
| Vezeték specifikációs hossza | igény szerint személyre szabott |
| Bekötési módszer | Piros --------Gerjesztés+ Fekete--------Izgalom- Zöld -----Jel+ Fehér -------Jel- |
Alkalmazás
Az erőmérő cella csapja a konténerdaru folyamatvezérlő rendszereiben van beépítve, hogy folyamatos terhelési visszacsatolást biztosítson az emelési műveletek során, biztosítva a biztonságos munkaterhelési határokat és optimalizálva a rakománykezelés hatékonyságát.
ZH modell-LPT408 Részletes specifikáció
|
Kapacitás |
3,5,12,25,55t |
Anyag |
rozsdamentes acél |
|
Névleges kimenet (mV/V) |
1.4±0.10 |
Nem{0}}linearitás |
±1%FS |
|
Hiszterézis |
±0,025%FS |
Ismételhetőség |
±0,025%FS |
|
Kúszás (30 perc) |
±0,023%FS |
Nulla egyensúly |
±1%FS |
|
Hőmérséklet hatása nullára |
±0,025%FS/10 fok |
Hőmérséklet hatása a kimenetre |
±0,020%FS/10 fok |
|
Bemeneti ellenállás (Ω) |
800±50 Vagy egyedi igény szerint |
Kimeneti ellenállás (Ω) |
700±10 Vagy egyedi igény szerint |
|
Szigetelési ellenállás |
Nagyobb vagy egyenlő, mint 5000 MΩ |
Gerjesztési feszültség |
5V-10V (DC) |
|
Kompenzált hőmérséklet-tartomány |
-10~+50 fok |
Működési hőmérséklet tartomány |
-20~+60 fok |
|
Biztonságos túlterhelés |
120%FS |
A terhelés megszakítása |
200% FS |
|
Kábel |
Vagy egyedi igény szerint |
Kábel színkódja |
Bemenet: piros+fekete- Kimenet: zöld+fehér- |

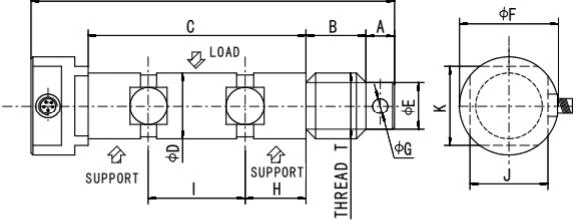

Vázlati diagram
Konkrét mérettáblázat
|
Kapacitás |
A |
B |
C |
D |
E |
F |
G |
H |
1 |
J |
K |
L |
T |
|
3t |
10 |
16 |
59 |
19 |
13 |
32 |
5 |
16 |
27 |
25 |
26 |
115 |
3/4" tpi UNC |
|
5t |
10.0 |
22.5 |
80 |
25.0 |
19.0 |
42.0 |
5 |
22.0 |
36.0 |
33 |
34 |
142.5 |
1*XB tpi UNC |
|
12 t |
15.0 |
31.5 |
115 |
35.0 |
25.0 |
52.0 |
8.5 |
32.0 |
51.0 |
41 |
42 |
191.5 |
1-3/8 fok x 6 tpi UNC |
|
25t |
20.0 |
46.0 |
165 |
50.8 |
42.0 |
.63.0 |
11.0 |
46.0 |
73.0 |
54 |
55 |
266.0 |
2*x4,5 tpi UNC |
|
55t |
25.0 |
63.0 |
235 |
70.0 |
62.0 |
88.0 |
15.0 |
65.0 |
105.0 |
74 |
75 |
358.0 |
2-3/4 fok x 4 tpi UNC |
