Rövid bemutatkozás

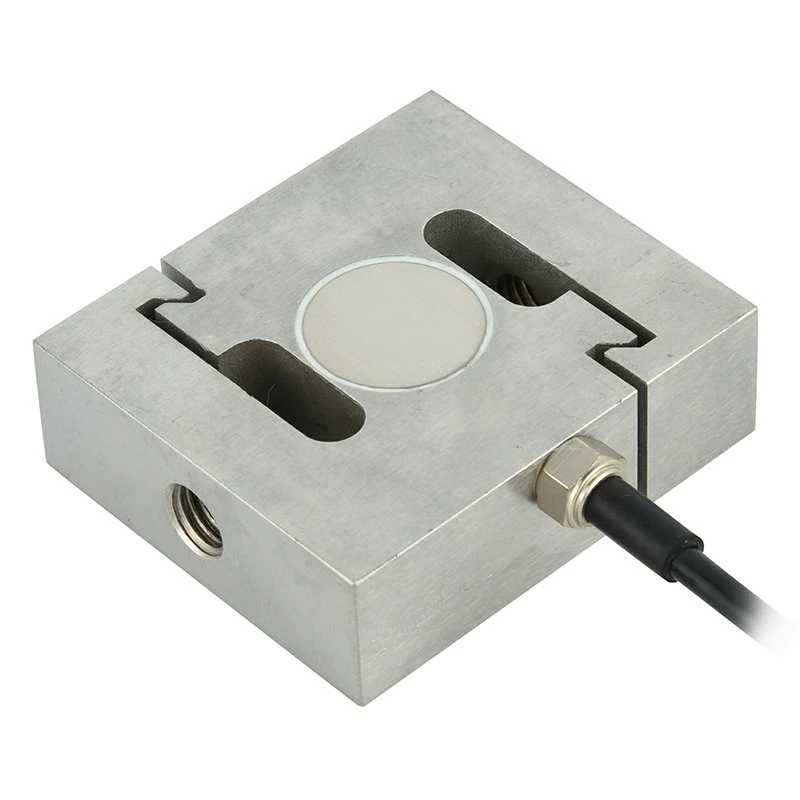

Az S mérőcella egyfajta terhelésérzékelő "S"-alakú szerkezettel, amelyet különféle ipari alkalmazásokban történő pontos erő- és súlymérésre terveztek. Úgy működik, hogy az alkalmazott mechanikai erőt elektromos jellé alakítja a beépített -nyúlásmérőkön keresztül.
Funkció
1. Az S erőmérő cella kiváló -minőségű ötvözött acélból vagy rozsdamentes acélból készül, hogy szilárdságot, stabilitást és környezeti tényezőkkel szembeni ellenállást biztosítson.
2. Kapható öntapadós tömítéssel vagy hegesztett tömítéssel a nedvesség, por és vegyszerek bejutásának megakadályozására.
3. Az S erőmérő cella nyúlásmérő technológián alapul, ahol a terhelés alatti deformáció megváltoztatja az elektromos ellenállást, így pontos és megismételhető méréseket tesz lehetővé.
Alapspecifikáció
| Terhelési tartomány | 100kg-20t |
| Névleges kimenet (mV/V) | 2,0 ± 0,005 mV/V |
| Átfogó hiba | 0,02%FS |
| Bemeneti/kimeneti ellenállás (Ω) | 385±10/350±3 |
| Vezeték specifikációs hossza | Φ 5,4 *5m Vagy egyedi igény szerint |
| Bekötési módszer | Piros --------Gerjesztés+ Fekete--------Izgalom- Zöld -----Jel+ Fehér -------Jel- |
Alkalmazás
Az S mérőcellát általában garatmérlegekben, platformmérlegekben, silómérlegrendszerekben, darumérlegekben és feszültség-/tömörítésvizsgáló gépekben használják, megbízható teljesítményt nyújtva mind statikus, mind dinamikus mérési feladatokban.
ZH modell-ST2 Részletes specifikáció
|
Kapacitás |
0.1~20t |
Anyag |
Ötvözött acél/rozsdamentes acél |
|
Névleges kimenet (mV/V) |
2.0 ± 0.005 |
Nem{0}}linearitás |
±0,02%FS |
|
Hiszterézis |
±0,02%FS |
Ismételhetőség |
±0,01%FS |
|
Kúszás (30 perc) |
±0,02%FS |
Nulla egyensúly |
±1,00%FS |
|
Hőmérséklet hatása nullára |
±0,02%FS/10 fok |
Hőmérséklet hatása a kimenetre |
±0,02%FS/10 fok |
|
Bemeneti ellenállás (Ω) |
385±10 |
Kimeneti ellenállás (Ω) |
350±3 |
|
Szigetelési ellenállás |
Nagyobb vagy egyenlő, mint 5000 MΩ |
Gerjesztési feszültség |
5V-10V (DC) |
|
Kompenzált hőmérséklet-tartomány |
-10~+50 fok |
Működési hőmérséklet tartomány |
-20~+60 fok |
|
Biztonságos túlterhelés |
120%FS |
A terhelés megszakítása |
150%FS |
|
Kábel |
Φ 5.4 X 5 M Vagy egyedi igény szerint |
Kábel színkódja |
Bemenet: piros+fekete- Kimenet:zöld+fehér- |
Vázlati diagram
Konkrét mérettáblázat
|
Névleges terhelés (t) |
L |
D |
H |
M |
|
0.1-0.75 |
80 |
70 |
19.1 |
M12×1.75 |
|
1-1.5 |
80 |
70 |
25.4 |
M12×1.75 |
|
2-5 |
108 |
92 |
25.4 |
M18×1.5 |
|
7.5 |
140 |
100 |
32 |
M24×2 |
|
10 |
178 |
130 |
51 |
M30×2 |
|
15-20 |
190 |
160 |
60 |
M39×2 |
