Rövid bemutatkozás
A kompressziós mérőcella egy oszlop alakú mérőérzékelő, amelyet az egyetlen tengely mentén kifejtett erő mérésére terveztek, és jellemzően nagy teherbírású mérőrendszerekben használnak{0}}.
Funkció
1. Nagy kapacitás és szerkezeti merevség, így ideális nagy terhelésekhez.
2. A kompressziós erőmérő cella kiválóan ellenáll az oldalirányú erőknek és a tengelyen kívüli terhelésnek.
3. A kompressziós erőmérő cella rozsdamentes acélból vagy ötvözetből készült a hosszú élettartam érdekében
Alapspecifikáció
| Terhelési tartomány |
5t-450t |
| Névleges kimenet (mV/V) | 2,00±0,005 Vagy egyedi igény szerint |
| Átfogó hiba | ±0,02%FS |
| Bemeneti/kimeneti ellenállás (Ω) | 450±5/480±5 |
| Vezeték specifikációs hossza | Φ6 (7.5) X 9M Vagy egyedi igény szerint |
| Bekötési módszer | Piros --------Gerjesztés+ Fekete--------Izgalom- Zöld -----Jel+ Fehér -------Jel- |
Alkalmazás
Modell ZH-CT1 Részletes specifikáció
|
Kapacitás |
5t-450t |
Anyag |
Ötvözött acél/rozsdamentes acél |
|
Névleges kimenet (mV/V) |
2.00±0.005 Vagy egyedi igény szerint |
Nem{0}}linearitás |
±0,02%FS |
|
Hiszterézis |
±0,02%FS |
Ismételhetőség |
±0,01%FS |
|
Kúszás (30 perc) |
±0,02%FS |
Nulla egyensúly |
±1,00%FS |
|
Hőmérséklet hatása nullára |
±0,02%FS/10 fok |
Hőmérséklet hatása a kimenetre |
±0,02%FS/10 fok |
|
Bemeneti ellenállás (Ω) |
450±5 |
Kimeneti ellenállás (Ω) |
480±5 |
|
Szigetelési ellenállás |
Nagyobb vagy egyenlő, mint 5000 MΩ |
Gerjesztési feszültség |
5V-10V (DC) |
|
Kompenzált hőmérséklet-tartomány |
-10~+50 fok |
Működési hőmérséklet tartomány |
-20~+60 fok |
|
Biztonságos túlterhelés |
120%FS |
A terhelés megszakítása |
150%FS |
|
Kábel |
Φ6 (7.5) X 9M Vagy egyedi igény szerint |
Kábel színkódja |
Bemenet: piros+fekete- Kimenet: zöld+fehér- |

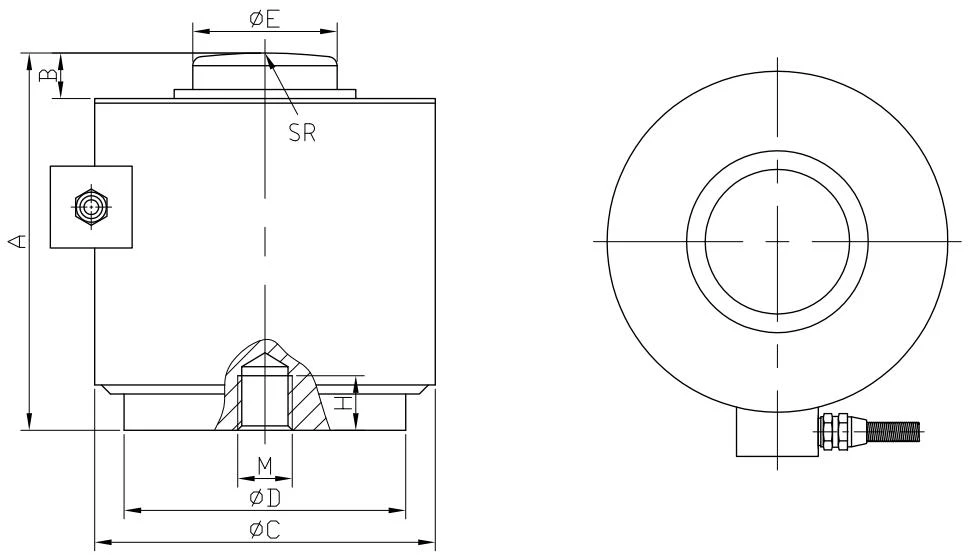

Vázlati diagram
Konkrét mérettáblázat
|
Névleges terhelés(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
