Rövid bemutatkozás
Az ilyen típusú mérőcellák nyírógerendáin nyúlásmérőket alkalmaznak a függőleges terhelések észlelésére és elektromos jelekké alakítására, így kulcsfontosságú elemévé teszik a teherautó-mérleg-mérőcelláknak, és széles körben használják teherautó-mérlegekben, silómérlegekben és nagy platformos mérlegekben.
Funkció
1. A nagy -szilárdságú ötvözött acélból készült, kétvégű nyírógerendás mérőcella kiváló tartósságot és korrózióállóságot kínál, így rendkívül megbízhatóvá teszi a nehéz környezetnek kitett teherautó-méretű rendszerekben.
2. Az ötvözött acélszerkezet növeli a szerkezeti merevséget és a fáradtságállóságot, lehetővé téve a két-végű nyírógerendás mérőcella mérési pontosságának megőrzését hosszú távon-az igényes teherautó-méretű mérőcella-alkalmazásokban.
3. A kiváló mechanikai tulajdonságokkal rendelkező ötvözött acél lehetővé teszi, hogy a két-végű nyírógerendás erőmérő cella ellenálljon a nagy lökésszerű terheléseknek és a túlterhelési körülményeknek, így stabil teljesítményt biztosít a masszív teherautó-méretű erőmérőcellákban.
Alapspecifikáció
| Terhelési tartomány | 10-75 klb |
| Névleges kimenet (mV/V) | 3,0±0,01 mV/V |
| Átfogó hiba | 0.03% |
| Bemeneti/kimeneti ellenállás (Ω) |
700±10Vagy kérésre testreszabható/700±5 |
| Vezeték specifikációs hossza |
Φ6 X 10m Vagy egyedi igény szerint |
| Bekötési módszer | Piros --------Gerjesztés+ Fekete--------Izgalom- Zöld -----Jel+ Fehér -------Jel- |
Alkalmazás
A mezőgazdasági és élelmiszer-feldolgozó üzemekben a kétvégű-nyírósugaras mérőcella a mérőhíd mérőcellák és a teherautó-mérleg cellák létfontosságú részeként szolgál az ömlesztett gabona, takarmány vagy folyékony összetevők pontos mérésére a tárolási és adagolási műveletek során.
ZH{0}}DS3 modell részletes specifikációja
|
Kapacitás |
10-75 klb |
Anyag |
Ötvözött acél |
|
Névleges kimenet (mV/V) |
3.0±0.01 |
Nem{0}}linearitás |
±0,03%FS |
|
Hiszterézis |
±0,05%FS |
Ismételhetőség |
±0,02%FS |
|
Kúszás (30 perc) |
±0,03%FS |
Nulla egyensúly |
±1,00%FS |
|
Hőmérséklet hatása nullára |
±0,03%FS/10 fok |
Hőmérséklet hatása a kimenetre |
±0,03%FS/10 fok |
|
Bemeneti ellenállás (Ω) |
700±10 Vagy egyedi igény szerint |
Kimeneti ellenállás (Ω) |
700±5 |
|
Szigetelési ellenállás |
Nagyobb vagy egyenlő, mint 5000 MΩ |
Gerjesztési feszültség |
5V-10V (DC) |
|
Kompenzált hőmérséklet-tartomány |
-10~+50 fok |
Működési hőmérséklet tartomány |
-20~+60 fok |
|
Biztonságos túlterhelés |
120%FS |
A terhelés megszakítása |
150%FS |
|
Kábel |
Φ6 X 10M Vagy egyedi igény szerint |
Kábel színkódja |
Bemenet: piros+fekete- Kimenet: zöld+fehér- |

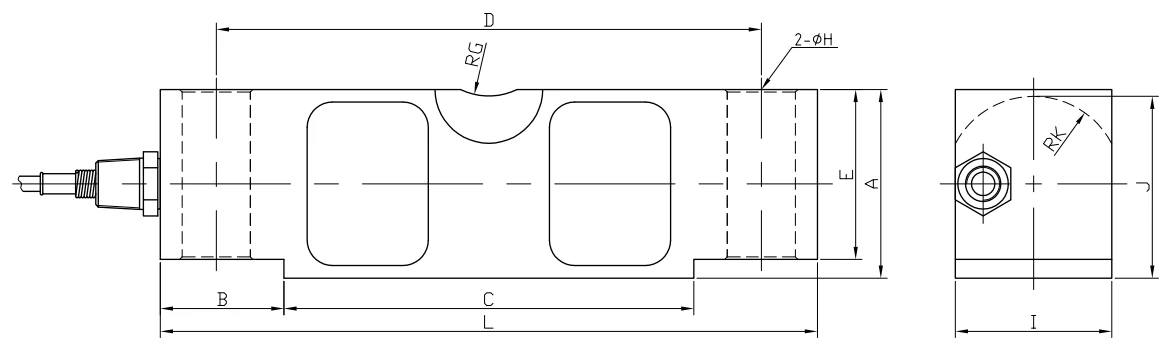

Vázlati diagram
Konkrét mérettáblázat
|
Névleges teher (klb) |
L |
A |
B |
C |
D |
E |
G |
H |
I |
J |
K |
|
10-25 |
197.0 |
49.3 |
35.0 |
127.0 |
165.0 |
43.2 |
19.0 |
18.0 |
43.4 |
47.5 |
22.9 |
|
40 |
260.4 |
62.0 |
49.0 |
162.4 |
216.0 |
53.4 |
25.4 |
20.6 |
50.0 |
59.4 |
28.5 |
|
50-75 |
260.4 |
74.7 |
49.0 |
162.4 |
216.0 |
67.3 |
25.4 |
27.0 |
62.0 |
72.1 |
35.0 |
